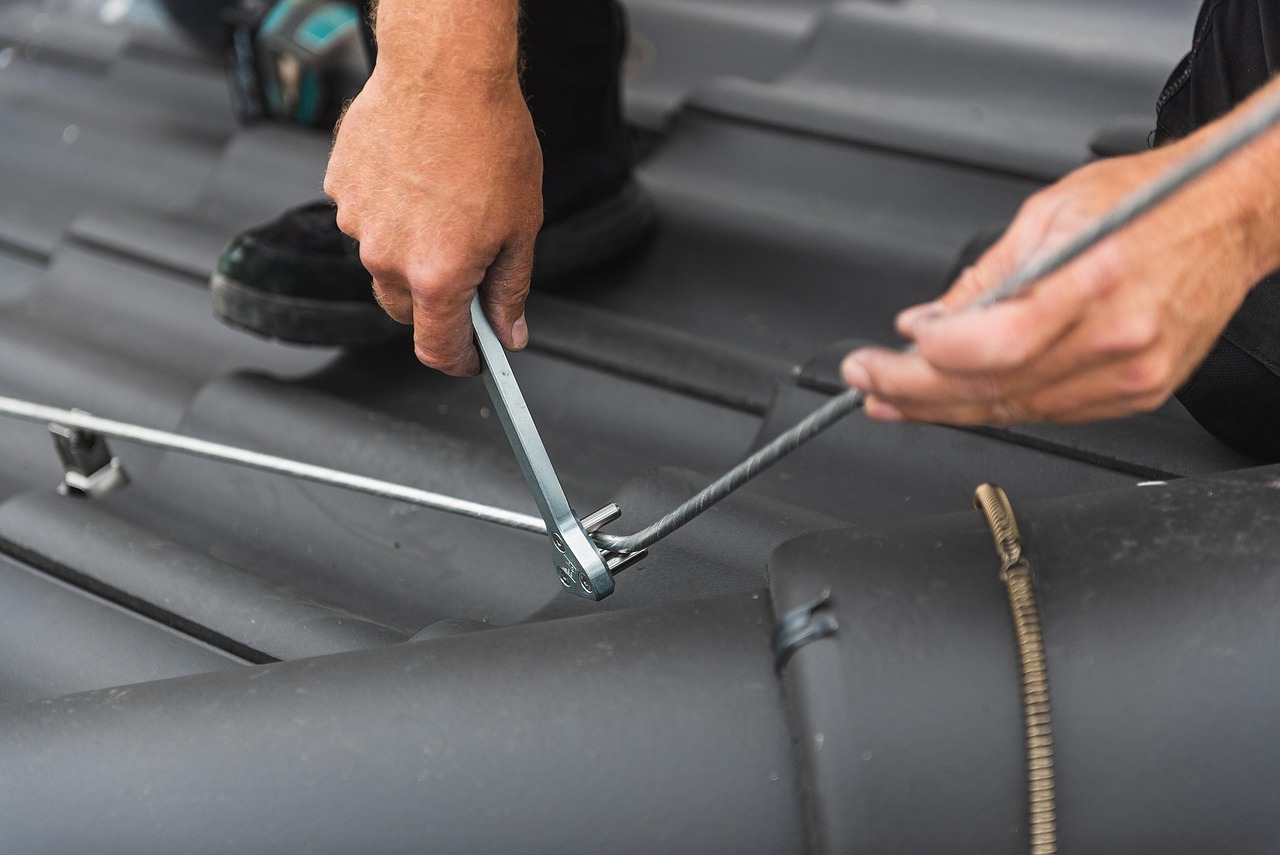

Blitzschutz PV: So schützt der Blitzschutz PV-Anlagen zuverlässig vor Schäden und Ausfällen

Photovoltaik-Anlagen sind zunehmend unverzichtbare Komponenten nachhaltiger Energiekonzepte, doch sie sind auch empfindlich gegenüber Blitzeinschlägen und Überspannungen. Ein effektiver Blitzschutz PV ist entscheidend, um die empfindliche technische Ausstattung vor Schäden zu bewahren und den Betrieb dauerhaft sicherzustellen. Dabei geht es nicht nur um die Vermeidung von physischen Schäden an den Solarmodulen, sondern auch um den Schutz von Wechselrichtern und anderen elektronischen Bauteilen gegen gefährliche Überspannungen.

Die Komplexität moderner PV-Anlagen erfordert eine präzise Planung und Umsetzung von Blitzschutzsystemen, die den besonderen Anforderungen dieser Komponenten gerecht werden. Ein umfassender Blitzschutz PV umfasst sowohl den äußeren Blitzschutz, der direkte Blitzeinschläge abführt, als auch den inneren Überspannungsschutz, der sensible Elektronik schützt. Mit der richtigen Kombination aus Erdung, Potentialausgleich und normgerechten Ableitern lässt sich das Risiko kostspieliger Schäden nachhaltig minimieren.

Wenn Blitz einschlägt: Häufige Schäden und Ausfälle bei PV-Anlagen erkennen

Blitzeinschläge und die damit verbundenen Überspannungen gehören zu den größten Gefahren für Photovoltaikanlagen (PV-Anlagen). Typische Schadensbilder umfassen durch direkten oder indirekten Blitzeinschlag zerstörte Solarmodule, beschädigte Wechselrichter sowie zerstörte Kommunikations- und Steuerungseinheiten. Besonders kritisch sind Überspannungsschäden, die oft nicht sofort sichtbar sind, sich aber durch Funktionsausfälle oder verringerte Leistungsfähigkeit der Anlage bemerkbar machen.

In der Praxis zeigt sich häufig, dass Überspannungen über die DC- und AC-Seite der PV-Anlage eindringen und dort elektronische Bauteile zerstören. Ein klassisches Beispiel ist der Ausfall des Wechselrichters, der durch hohe Spannungsspitzen im Stromnetz verursacht wird. Auch die Verkabelung innerhalb der Anlage wird durch Überspannung schneller unbrauchbar, wenn kein wirksamer Blitzschutz vorhanden ist.

Wirtschaftliche Folgen von Ausfällen und Reparaturkosten

Die wirtschaftlichen Konsequenzen eines Blitzeinschlags sind meist erheblich. Zum einen entstehen direkte Kosten für die Reparatur oder den Ersatz beschädigter Komponenten. Gerade Wechselrichter und Module sind kostenintensiv in der Anschaffung und Montage. Zum anderen entstehen Ertragsausfälle während der Ausfallzeit, die besonders bei größeren Anlagen und kommerziellen Betreibern hohe finanzielle Einbußen bedeuten können. Häufig unterschätzt wird zudem der Aufwand für die Diagnose und die Wiederinbetriebnahme der Anlage nach einem Blitzereignis.

Warum herkömmliche Anlagen oft unzureichend geschützt sind

Ein Grund für die hohe Anfälligkeit vieler PV-Anlagen liegt in bislang unzureichenden oder fehlenden Blitzschutzkonzepten. Oft werden reine Überspannungsschutzgeräte eingebaut, ohne das Gesamtsystem durch einen normgerechten äußeren Blitzschutz oder einen umfassenden Potentialausgleich zu ergänzen. Zudem ist die Integration von PV-Anlagen in bestehende Blitzschutzsysteme nicht immer gegeben, was die Wirksamkeit des Schutzes reduziert.

Viele Betreiber beachten nicht, dass jeweils spezifische Anforderungen an den Blitzschutz von PV-Anlagen gelten, etwa hinsichtlich der Ableitung der Blitzenergie und der zusätzlichen Absicherung der DC-Seite. Ein Fehler ist beispielsweise das Fehlen eines fachgerechten Erdungssystems, was zu einer ungleichmäßigen Potentialverteilung und damit zu unerwarteten Schäden führen kann.

In der Praxis zeigt sich, dass Standardlösungen, die lediglich auf einzelne Komponenten abzielen, den komplexen Anforderungen moderner PV-Anlagen nicht gerecht werden. Insbesondere bei großen Freiflächenanlagen oder Neubauten ist ein abgestimmtes Blitzschutzkonzept unerlässlich, um Schäden und teure Ausfälle zuverlässig zu vermeiden.

Grundlagen des Blitzschutzes für PV-Anlagen: Äußerer und innerer Blitzschutz im Zusammenspiel

Unterschied zwischen äußerem Blitzschutz und Überspannungsschutz

Der äußere Blitzschutz dient primär dazu, die PV-Anlage vor direktem Blitzschlag zu schützen. Dies umfasst Blitzableiter und Fangeinrichtungen, die den Blitzstrom kontrolliert zur Erde ableiten, um mechanische und strukturelle Schäden an Solarmodulen und Montagesystemen zu verhindern. Im Gegensatz dazu richtet sich der innere Blitzschutz, häufig als Überspannungsschutz bezeichnet, gegen induzierte Überspannungen, die durch Blitzeinschläge in der Nähe entstehen können. Ohne einen mangelfreien Überspannungsschutz können empfindliche Komponenten wie Wechselrichter und Steuerungsgeräte durch Spannungsspitzen dauerhaft beschädigt oder zerstört werden.

In der Praxis zeigt sich häufig ein Fehlerbild: Es wird ausschließlich auf äußeren Blitzschutz gesetzt, während der Überspannungsschutz unzureichend dimensioniert oder gar nicht installiert ist. Dies führt zu teuren Ausfällen bei elektronischen Bauteilen trotz unversehrter Modulfelder.

Normen und Richtlinien für Blitzschutz PV

Die Installation von Blitzschutzsystemen für Photovoltaikanlagen unterliegt klaren Vorgaben. Besonders relevant sind die DIN VDE 0185 zur Errichtung von Blitzschutzsystemen (VDE 0185-305) sowie die VDE-AR-N 4105, die Anforderungen an Erzeugungsanlagen am Niederspannungsnetz regelt. Die Einhaltung dieser Normen gewährleistet nicht nur die rechtliche Absicherung, sondern auch die funktionale Sicherheit der Anlagen.

Ein praktisches Beispiel: Eine PV-Anlage auf einem landwirtschaftlichen Gebäude muss gemäß DIN VDE 0185-305 mit einem äußeren Blitzschutzsystem ausgestattet werden, wenn sie die Risikoklasse III oder IV erreicht. Zusätzlich sind geeignete Überspannungsschutzgeräte (Typ 1+2) entsprechend VDE-AR-N 4105 zu verwenden, um die Elektronik im Wechselrichter zu schützen.

Bedeutung des Potentialausgleichs für sichere Anlagen

Ein oft unterschätzter Aspekt ist der Potentialausgleich. Er sorgt dafür, dass alle metallischen Teile der PV-Anlage und Blitzschutzsysteme ein einheitliches elektrisches Potential haben. So werden gefährliche Berührungsspannungen vermieden, die bei einem Blitzeinschlag zu erheblichen Personenschäden oder Geräteausfällen führen können.

Fehlerhafte oder fehlende Potentialausgleichsverbindungen führen häufig zu Spannungsunterschieden zwischen Modulanlagen, Montagestruktur und Blitzschutzdrähten. Das kann wiederum die Schutzwirkung vermindern oder sogar komplett aushebeln. So berichteten professionelle Errichter mehrfach von Fällen, bei denen unterlassene Potentialausgleichsmaßnahmen die Ursache für teure Überspannungsschäden im Wechselrichterbereich waren.

Für den korrekten Potentialausgleich empfiehlt sich die Verbindung der PV-Montagestruktur mit dem Fundamenterder des Gebäudes sowie die Anbindung der Blitzschutzanlage, um eine sichere und normgerechte Erdung sicherzustellen.

Moderne Blitzschutzkomponenten für PV-Anlagen: Aufbau und Funktion im Detail

Blitzstromableiter und Fangstangen: Schutz vor direktem Blitzeinschlag

Blitzstromableiter und Fangstangen bilden die erste Verteidigungslinie gegen direkte Blitzeinschläge in Photovoltaikanlagen. Die Fangstangen werden strategisch über oder neben den PV-Modulen installiert, um den Blitzstrom gezielt abzuleiten. Dabei ist der korrekte Abstand zur Modulfläche entscheidend: Zu nahe verlegte Fangstangen können Lichtabschattungen verursachen und somit Ertrag mindern, während zu großer Abstand den Schutz verringert. Ein häufiger Fehler im Praxisbetrieb ist, Fangstangen zu niedrig oder ohne ordnungsgemäßen Potentialausgleich anzubringen, was zu unerwünschten Spannungsdifferenzen im Montagesystem führen kann. Moderne Blitzstromableiter mit integrierten Ableiterelementen sorgen für eine schnelle und sichere Ableitung der enormen Stromspitzen in das Erdungssystem, was Schäden an Modulen und Montagestruktur effektiv verhindert.

Überspannungsableiter für Wechselrichter und Module: Schutz vor induzierten Spannungen

Induzierte Überspannungen entstehen nicht nur durch direkte Blitzeinschläge, sondern auch durch nah vorbeiziehende Blitze und elektrostatische Entladungen. Um den empfindlichen Wechselrichtern und PV-Modulen wirkungsvoll Schutz zu bieten, werden spezielle Überspannungsableiter (Surge Protective Devices, SPDs) eingesetzt. Diese Komponenten werden in der Regel an den Einspeisepunkten der Wechselrichter sowie an den Modulsträngen installiert. Ein oft beobachtetes Problem ist die Verwendung ungeeigneter Ableiter, die nicht für die hohen Dauerhöchstspannungen in PV-Systemen ausgelegt sind, was die Lebensdauer der Anlagenkomponenten drastisch reduzieren kann. Neu entwickelte Ableiter berücksichtigen neben ihren Ableitströmen auch Verzögerungszeiten und schützen so empfindliche Elektronik ohne unnötige Ausfälle. Beispiele aus der Praxis zeigen, dass ein fehlender oder unzureichender SPD-Schutz häufig zu Ausfällen und teuren Reparaturen führt.

Erdungssysteme und Integration in das PV-Montagesystem – Praxisbeispiele und Innovationen

Ein sicheres Erdungssystem ist die Grundlage für die Wirksamkeit eines Blitzschutzes bei PV-Anlagen. Die Erdung muss sowohl mechanisch robust als auch elektrisch leitfähig sein, um Blitzströme effizient abzuleiten. Moderne Anlagen integrieren Erdungsschienen direkt in das Montagesystem, was die Installationszeit verkürzt und Fehlerquellen durch lose Verbindungen reduziert. Praxisbeispiele aus aktuellen Großprojekten zeigen, dass die Kombination aus integriertem Potentialausgleich und normgerechter Erdung nicht nur den Blitzschutz optimiert, sondern auch den elektrischen Brandschutz erheblich verbessert. Innovative Entwicklungen umfassen korrosionsbeständige Materialien und modulare Erdungssysteme für flexible Anpassung an verschiedene Dachaufbauten und Montagestrukturen. Ein häufiger Fehler ist die Vernachlässigung des Übergangs- und Berührungsschutzes innerhalb der Montageelemente, was die ganze Schutzmaßnahme kompromittieren kann.

Fehlerquellen und häufige Schwachstellen im Blitzschutz von PV-Anlagen

Falsche oder fehlende Verbindung im Potentialausgleich – Auswirkungen und Folgen

Ein häufiger Fehler im Blitzschutz von PV-Anlagen ist die mangelhafte Verbindung im Potentialausgleich. Wird der Potentialausgleich nicht korrekt hergestellt, kann es zu erheblichen Spannungspotentialen zwischen verschiedenen Komponenten der Anlage kommen. Beispielsweise kann eine losgelöste oder zu dünn dimensionierte Verbindung dazu führen, dass bei einem Blitzeinschlag gefährliche Überspannungen entstehen, die Wechselrichter oder Solarmodule beschädigen. Ein typisches Szenario ist, dass durch eine unvollständige Verbindung im Dachbereich unterschiedliche metallische Teile nicht ordnungsgemäß miteinander verbunden sind, was den Schutzmechanismus der Anlage stark beeinträchtigt und im Schadenfall teure Ausfälle nach sich zieht.

Unzureichende Dimensionierung und Platzierung der Schutzkomponenten

Die Schutzkomponenten eines Blitzschutzsystems – wie Ableiter, Überspannungsschutzgeräte und Erdungselemente – müssen sowohl in ihrer Dimensionierung als auch in der Positionierung exakt auf die Anlage abgestimmt sein. Ein typischer Fehler ist die Unterdimensionierung der Ableiterquerschnitte oder ein zu großer Abstand zwischen Ableiter und dem zu schützenden PV-Modul. Dies führt dazu, dass der Blitzstrom nicht effektiv abgeleitet wird, wodurch erhöhte Induktionsspannungen auf elektronischen Bauteilen auftreten. Ein praktisches Beispiel: Wurde der Überspannungsschutz zu weit vom Wechselrichter entfernt angebracht, kann es trotz vorhandenem Schutz zu erheblichen Spannungsspitzen kommen, die die empfindliche Elektronik angreifen.

Kombination mit anderen Schutzsystemen – Abstimmungsfehler und Risiken

PV-Anlagen werden häufig in Gebäuden mit bestehenden Blitzschutz- oder Überspannungsschutzsystemen integriert. Hier entstehen oft Abstimmungsfehler, wenn die verschiedenen Systeme nicht harmonisch aufeinander abgestimmt sind. Ein klassisches Problem ist, dass der Potentialausgleich der PV-Anlage getrennt vom Gebäudeschutz erfolgt, was zu Potentialdifferenzen und unerwarteten Strompfaden führt. Ebenso kann eine unkoordinierte Kombination von innerem und äußerem Blitzschutz die Schutzwirkung verringern oder neue Gefährdungspotenziale schaffen. So können Überspannungen durch nicht synchronisierte Ableiter in benachbarten Systemen zu irreparablen Schäden an der PV-Anlage führen, obwohl einzelne Schutzkomponenten jeweils vorschriftsmäßig installiert wurden.

Checkliste für effektiven Blitzschutz von PV-Anlagen: Was Betreiber und Installateure unbedingt beachten sollten

Planung und Abgrenzung vom Gebäudeblitzschutz

Bei der Planung des Blitzschutzes für PV-Anlagen ist es essenziell, den Blitzschutz der Photovoltaikanlage klar vom Gebäudeblitzschutz abzugrenzen. Wird diese Trennung nicht sorgfältig durchgeführt, kann es zu Fehlfunktionen oder sogar zur Gefährdung der Anlage kommen. Ein häufig beobachteter Fehler ist beispielsweise, die Blitzschutzleiter der PV-Anlage direkt an die Gebäudeblitzschutzanlage anzuschließen, ohne einen speziell abgestimmten Trennungsabstand zu berücksichtigen. Daher empfiehlt es sich, den Blitzstromabfluss eigenständig zu planen und auf die jeweiligen Normen (z. B. IEC 62305) und Gegebenheiten am Installationsort abzustimmen.

Auswahl der passenden Komponenten anhand Anlagentyp und Standort

Die Auswahl der Blitzschutzkomponenten richtet sich stets nach Art und Größe der PV-Anlage sowie deren Standort. Freiflächenanlagen oder Indachanlagen sind dabei unterschiedlich zu betrachten, da sich z. B. die Blitzschlaggefährdung und Erdungsverhältnisse stark unterscheiden können. Für Anlagen in blitzgefährdeten Gebieten sind zusätzliche Überspannungsschutzgeräte (ÜSG) und ggf. aktive Fangstangen zu empfehlen. Betreiber sollten sicherstellen, dass verwendete Bauteile zertifiziert sind und einen geprüften Ableitstrom bieten. In einem Praxisfall führte die Verwendung ungeeigneter Überspannungsableiter zu einem Ausfall des Wechselrichters nach einer Gewitterfront, obwohl ein Blitzschutz vorhanden war. Die Anpassung der Komponenten an den spezifischen Standort ist deshalb unverzichtbar.

Regelmäßige Prüfung und Wartung zur Aufrechterhaltung der Schutzfunktion

Auch der beste Blitzschutz verliert im Laufe der Zeit an Effektivität, wenn Prüfungen und Wartungen fehlen. Betreiber sollten in regelmäßigen Intervallen (mindestens jährlich) Sichtkontrollen sowie messtechnische Überprüfungen der Erdung und der Verbindungsklemmen durchführen lassen. Die Feststellung von Korrosion, lockeren Verbindungen oder Beschädigungen kann so frühzeitig erfolgen und verhindert gefährliche Schutzlücken. Aus Erfahrungsberichten ist bekannt, dass fehlende Wartung bei mehreren PV-Anlagen zu irreparablen Schäden durch Überspannungen geführt hat. Ist eine Wartung oder Reparatur erforderlich, sollte dies nur von qualifizierten Fachbetrieben ausgeführt werden.

Fördermöglichkeiten und Beratung durch Fachbetriebe als Erfolgsfaktor

Eine professionelle Beratung durch spezialisierte Blitzschutz-Fachbetriebe erleichtert die Auswahl individuell geeigneter Maßnahmen und erhöht die Systemsicherheit deutlich. Zudem gibt es Förderprogramme, die Investitionen in den Blitzschutz von PV-Anlagen unterstützen, weshalb Betreiber diese Chancen unbedingt prüfen sollten. So können beispielsweise teilweise Zuschüsse für den Einbau von Blitzschutzsystemen in Photovoltaikanlagen gemäß regionaler oder nationaler Programme beantragt werden. Eine frühzeitige Einbindung von Experten und das Nutzen von Fördermitteln verhindern häufig Fehlinvestitionen und optimieren den Schutz gegen Blitzeinschläge nachhaltig.

Fazit

Ein effektiver Blitzschutz für PV-Anlagen ist unverzichtbar, um teure Schäden und lange Ausfallzeiten zu vermeiden. Nur mit einer fachgerecht geplanten und installierten Blitzschutzlösung lassen sich elektrische Überspannungen sicher abführen und die Lebensdauer der Anlage nachhaltig sichern.

Als nächsten Schritt sollten Anlagenbetreiber die Blitzschutzmaßnahmen ihrer PV-Anlage von Experten prüfen lassen und gegebenenfalls nachrüsten. So investieren Sie nicht nur in den Werterhalt Ihrer Anlage, sondern gewährleisten auch eine kontinuierlich hohe Stromerzeugung – selbst bei Gewitter. Entscheidend ist: Blitzschutz PV ist kein Zusatz, sondern ein integraler Bestandteil jeder modernen Photovoltaik-Anlage.
